Модуль DSP6416-1

• 4 канала аналогового ввода, АЦП 14 разрядов, частота дискретизации Fs=20МГц…5МГц
• 16 независимых каналов цифрового приёма
• сигнальный процессор TMS320C6416T
• интерфейс PCI 32/33.

Модуль обеспечивает ввод аналоговых сигналов от четырёх источников в диапазоне частот от 10 до 200 МГц, преобразование аналоговых сигналов в цифровые отсчёты, цифровую селекцию из группового спектра и дальнейшую цифровую обработку в режиме реального времени до 16 принимаемых сигналов одновременно.

Модули DSP6416-1 эксплуатируются под управлением операционных систем семейства Microsoft® Windows™ 2000, Microsoft® Windows™ XP в составе ПЭВМ типа IBM PC. Возможна эксплуатация модулей и в других операционных системах.

Габаритные размеры печатной платы модуля DSP6416-1 с установленной передней планкой и блоком вентиляторов 190х130х30 мм, что соответствует спецификации на печатные платы PCI (PCI Local Bus Specification, Revision 2.1). Масса не более 0,4 кг.

Условия эксплуатации:

• температура окружающей среды от 5 до 45С;
• относительная влажность воздуха не более 80% при температуре 25С;
• отсутствие конденсата.

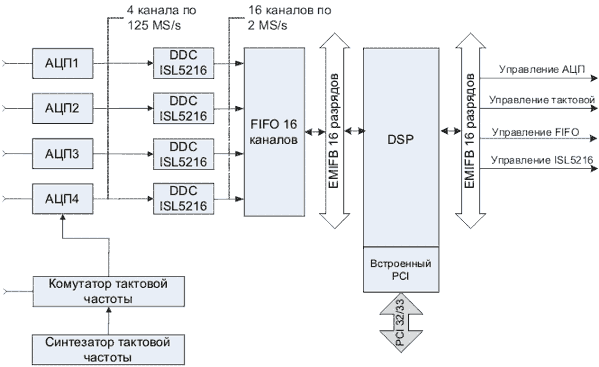

Упрощенная структурная схема модуля DSP6416-1:
